Лаборатория кафедры РК-5 МГТУ им Н.Э. Баумана

Дата испытания: 07.11.2011
Материал: Алюминиевый сплав
Название: Обнаружение скрытых дефектов

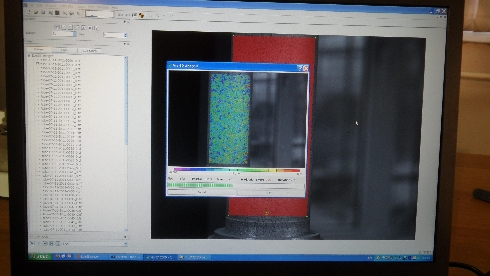

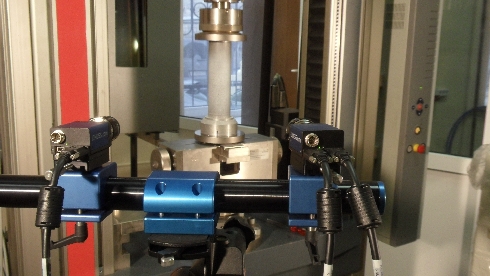

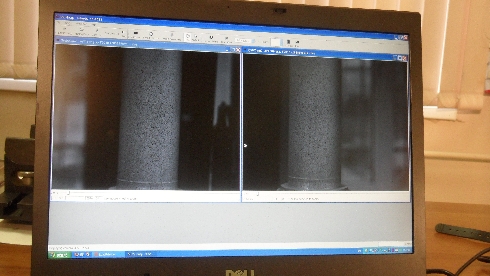

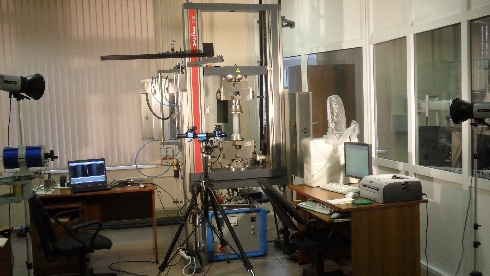

Оборудование: Универсальная испытательная машина Zwick Z100 / Оптическая система измерения поверхностных деформаций Vic 3D
Участник испытаний: д.т.н. Разумовский Игорь Александрович / к.т.н. Одинцев Игорь Николаевич
Цель испытания: обнаружение скрытых дефектов изделий оптическим методом

Эксперимент проводился по инициативе и при активном участии сотрудников Института машиноведения им. А.А. Благонравова РАН
д.т.н. Разумовского Игоря Александровича и
к.т.н. Одинцева Игоря Николаевича

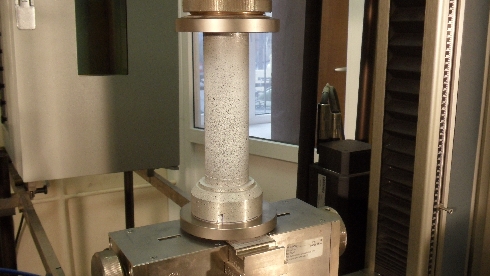

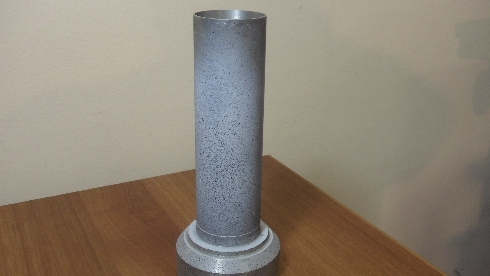

Фрагмент трубы из алюминиевого сплава.

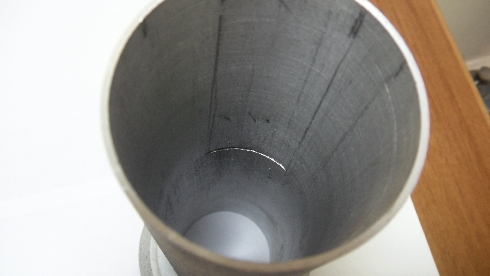

На небольшом участке внутренней поверхности трубы имеется поперечная несквозная прорезь, имитирующая трещину.
На внешнюю поверхность трубы нанесена специальная спекл - окраска, необходимая при использовании оптического метода измерения поверхностных деформаций.

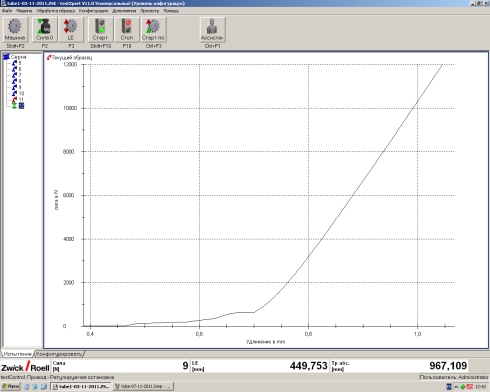

Испытание: труба подвергается сжатию вдоль оси. Оптическая система фиксирует поверхностные деформации.

Результаты: оптическая система отчётливо зафиксировала аномалию деформаций в районе дефекта.
Для оценки деформаций в районе дефекта использовался инструмент "Inspect line"

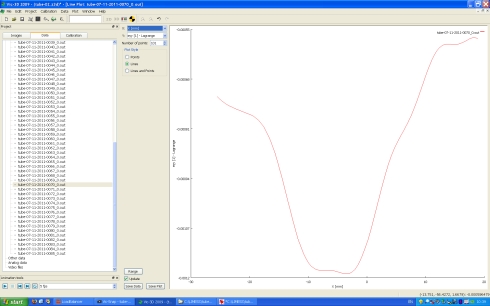

Inspect line - по оси X	Деформация вдоль Inspect line

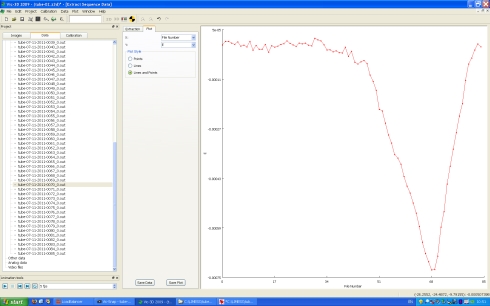

Inspect line - по оси Y	Деформация вдоль Inspect line

Видео: Обнаружение скрытых дефектов.

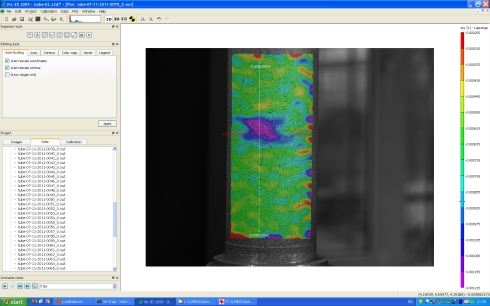

(Поле поверхностной деформации со стороны дефекта)

(Поле поверхностной деформации с обратной стороны)
