Испытательный стенд для исследования напряжений и перемещений в плоской раме

Стенд №8

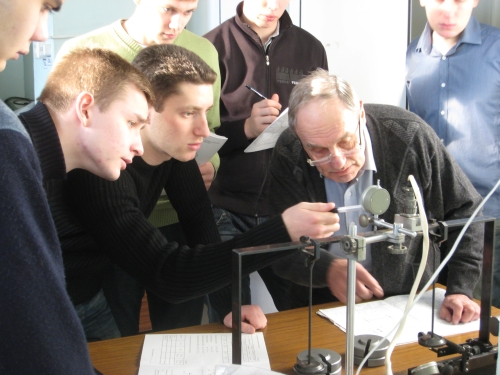

Основным элементом лабораторной установки является плоская рама, состоящая из трех жестко скрепленных между собой стержней прямоугольного поперечного сечения. Материал стержней – сталь марки 45. Рама установлена на двух шарнирных опорах, накладывающих на раму три связи. Конструкция опоры А позволяет наложить дополнительно горизонтальную связь, т.е. позволяет осуществить переход к статически неопределимой плоской раме. В сечении В рамы наклеены два тензорезистора, которые служат для измерения деформаций в этом сечении рамы.
Тензорезисторы соединены с электронным измерителем деформаций. Нагружение рамы осуществляется гирями.
Стенд используется при проведении лабораторного занятия №8 “Исследование напряжений и перемещений в плоской раме”.
