Испытания образцов группового заклёпочного соединения.

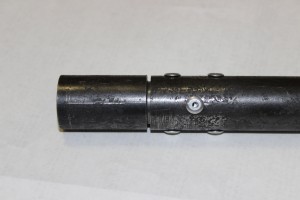

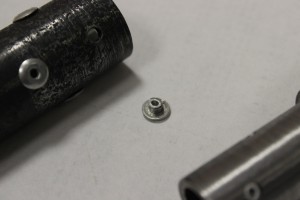

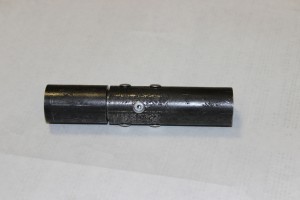

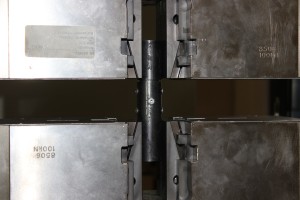

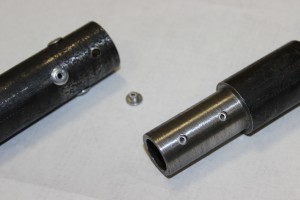

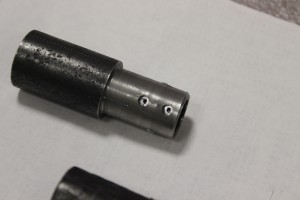

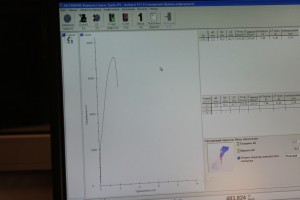

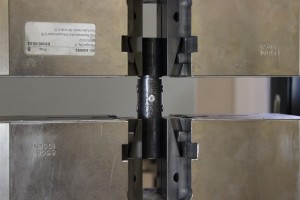

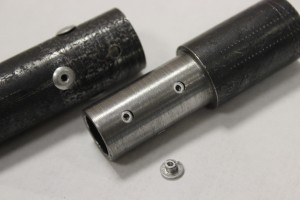

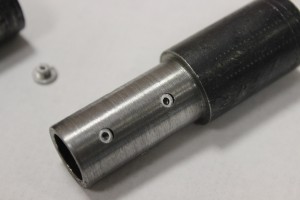

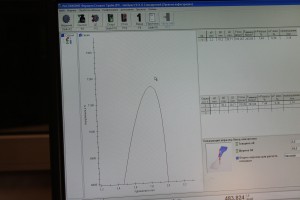

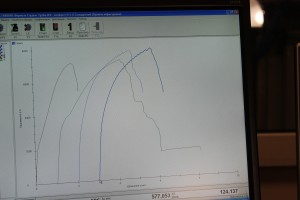

Цель: экспериментальная проверка прочности группового заклёпочного соединения из 6-ти заклёпок, соединяющих две концентрические стальные трубки и расположенные в шахматном порядке. Заклёпочное соединение работает на срез. Каждая из заклёпок по ГОСТ выдерживает 160 кг на срез. В ходе испытания образец был разрушен. Пиковая нагрузка составила 7900 Н. Подобное соединение планируется использовать при изготовлении труб несущий системы болида BRT2, подготавливаемого командой МГТУ им. Баумана для участия в соревнованиях «Формула Студент» в 2014 году.

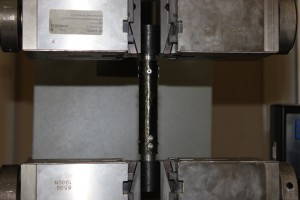

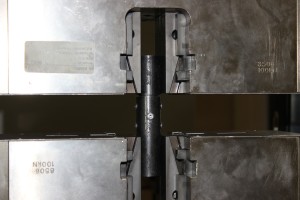

Оборудование: Универсальная испытательная машина Zwick Z100

Дата испытаний: 21.03.2014

Испытания

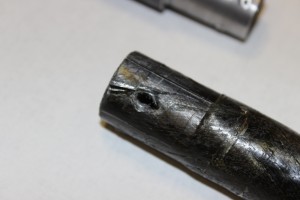

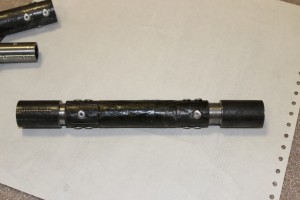

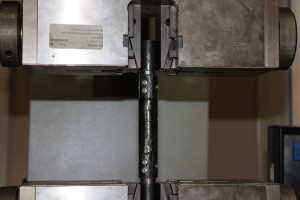

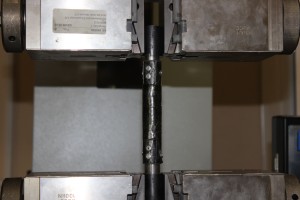

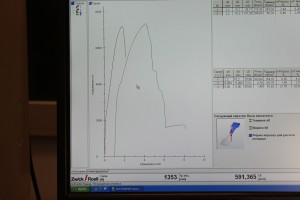

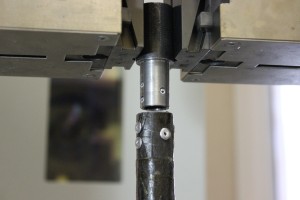

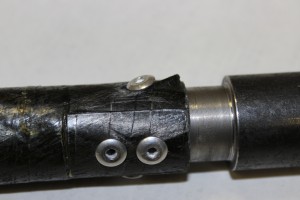

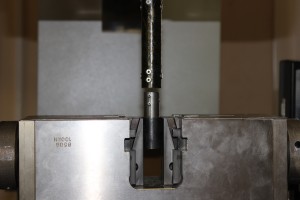

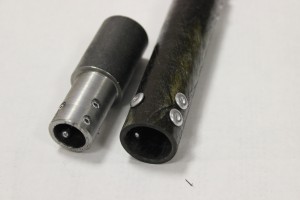

Испытание образцов из углепластика. Испытания проводилось также с целью проверки прочности группового заклёпочного соединения из 6-ти заклёпок, однако в данном случае определяется прочность отверстий в детали из углепластика, полученных разными технологиями (формообразование при намотке и сверление). Оба типа отверстий оказались достаточно прочными и разрушение произошло по заклёпкам. Пиковая нагрузка составила 7900 Н. Подобное соединение планируется использовать при изготовлении труб несущий системы болидаBRT2, подготавливаемого командой МГТУ им. Баумана для участия в соревнованиях «Формула Студент» в 2014 году.
